小料箱立庫貨架
料箱庫項目AS/RS高位貨架技術
一、委托內容
單元貨物最大外形尺寸（含料箱）：L600（mm）*W400（mm）*H140/300（mm）；
單元貨物最大重量（含料箱）：50kg；
單元貨位貨格承受額定載荷（含料箱）：100kg（2貨位）；
單元貨位貨格尺寸：L670（凈長）×D900×H250mm
貨架總高H=3400mm（不含墊梁高度100mm，以最終會簽圖為準）；
雙深位貨架第一深位一層取貨高度為550mm，（從靠近巷道一側數起）,以最終會簽圖為準；
貨架規模：8排×100列×9層=7200貨位，其中高貨位為800個（2個巷道）；
立柱型號：立柱采用55W,截面尺寸為5557系列，厚度為2.0mm，Q235；
立柱截面 | 立柱效果圖 |
|
|
9.牛腿采用折彎型材，截面尺寸為900*90*90系列，厚度為3.0mm；
牛腿梁 | 牛腿梁效果圖 |
|
|
10.貨架橫梁，40*40*1.5方通。
橫梁 | 橫梁效果圖 |
|
|
11.貨架外側需安裝防護網，防護高度為H=1200mm，鋼絲網結構，網孔大小為40*40mm，鋼絲直徑大小2.0mm， 材質Q235。以最終會簽圖為準；
12.天軌型號：角鋼80×80×6mm；
天軌 |
|
13.地軌型號：H型軌100*100*6.8；地軌墊10mm黑色橡膠塊，地軌兩端含機械阻擋器，最終以會簽圖為準。
地軌 | 地軌效果圖 |
|
|
14.貨架地腳及地軌采用地腳螺栓同地面連接；
二、設計依據
圖紙依據：甲方提供的自動化立體倉庫方案圖
標準： CECS23：90 鋼貨架結構設計規范
JB/T9018-99 有軌巷道式高層貨架倉庫設計規范
JB/T11270-2011 立體倉庫組合式鋼結構貨架技術條件
GB50011-2001 中國抗震設計規范
抗震設防烈度為6度，設計基本地震加速度值0.05g，設計地震分組為第一組。
三、貨架要求
貨架橫梁滿載荷下應滿足以下條件。
不允許存在預應力；
不允許存在殘余變形；
貨架材料采用國內鋼廠產品，其主要材料材質采用 Q235。
標準件除地腳螺栓和鎖緊螺母外均采用8.8級。
顏色如下：待定
四、貨架的制造工藝
部件焊縫表面焊接均勻,不得有裂紋、夾渣、焊瘤、燒穿、弧坑和針狀氣孔等缺陷。
對按焊縫和貼角焊縫的外形尺寸極限誤差應符合GBJ205中有關規定。
貨架表面經脫脂—磷化－水洗－烘干－靜電噴塑，涂料采用熱固環氧樹脂（粉狀），涂層平均厚度60μm，其質量均按GB6807-86標準，保證涂層表面豐滿平滑，無色差，不允許出現縮孔包花等現象。
五、貨架的加工精度
立柱片各橫梁連接孔距誤差±0.25mm, 立柱片全長連接孔之間累積誤差±3mm。
立柱片彎曲誤差小于L/1000且小于15mm。
立柱片全高極限偏差±2mm。
柱片寬度極限偏差±2mm。
立柱制造長度偏差±2mm。
橫梁長度極限偏差 ±1mm。
橫梁彎曲度≤L/1000 且≤3mm。
六、貨架的安裝精度
同層橫梁高度偏差±5mm。
同層橫梁靠堆垛機一側的高度應不低于另一側，其高差≤-2~+4mm。
立柱與安裝地面垂直偏差≤L/1000mm，且≤15mm。
相鄰貨架片立柱底部中心距極限偏差±2mm。
同一巷道同列貨架片錯位應≤5mm。

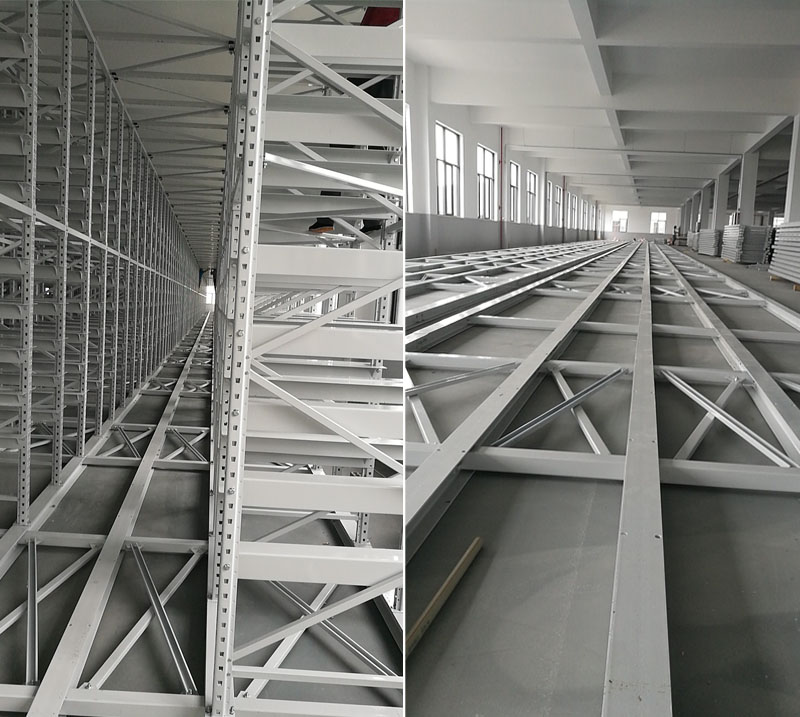

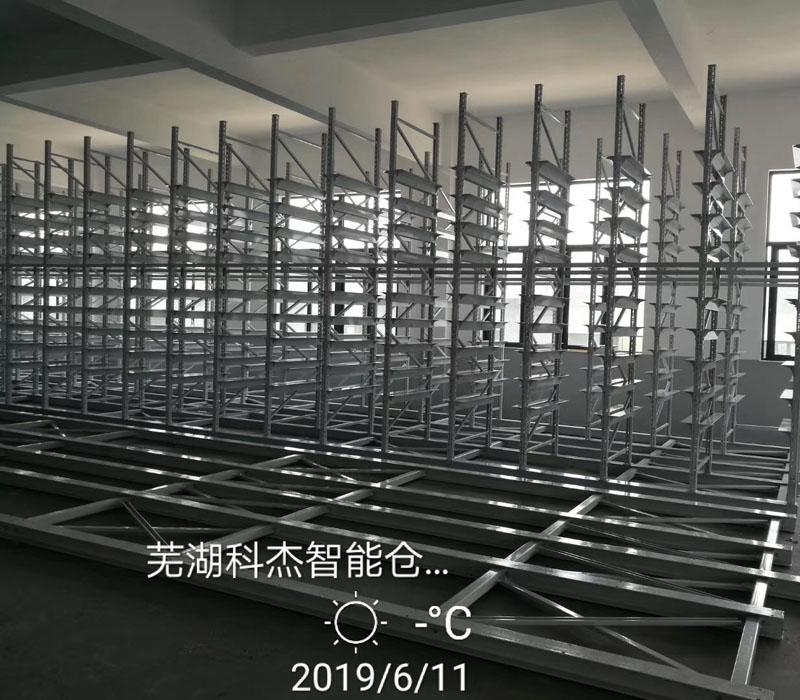

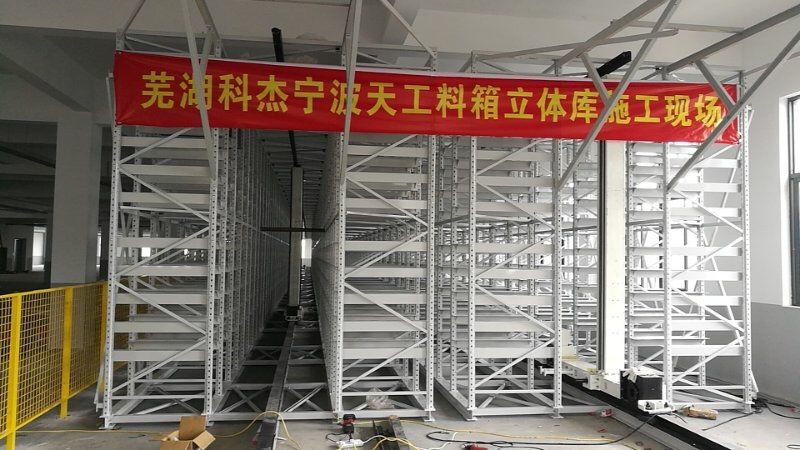

七、現場圖片
